YI3000超声波明渠流量计

超声波明渠流量计的特点

（1）超声波非接触式液位测量，*不影响流速，液位测量准确是理想的液位仪。

（2）探头功耗低，安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。

（3）流量积算仪操作简单，适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。

（4）流量积算仪带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据，可通过SD卡实时记录更多历史数据。

（5）仪表控制功能全面，四路继电器信号输出，易连接常用执行机构（电动机，报警器等）。

（6）根据工况要求，探头可选IP68、防腐、防爆、小盲区高精度型、超低功耗、大量程等特殊型号产品。

（7）中文显示界面，18键按键操作。更加通俗易懂的菜单选项，更加快捷的实现人机交流。

（8）内置远程通信模块，可订制各种通信协议（订购时定制）。

测量的原理

                                          图 1 - 1

 超声波明渠流量计是利用超声波的发射、反射的特性测量流过量水堰槽流体的液位配合量水堰槽。通过液位—流量的数学转换模 型，把液位深度转换为量水槽内的流量。量水槽内液位越高流量越大，反之液位越底流量越小。其工作原理如图1-1所示：

    由于明渠检测是配和相应的量水槽做明渠检测，因为明渠的类型有很多种，所以液位—流量转换的数学模型也不相同，常用的量水槽（明渠）有巴歇尔槽、矩形堰、三角堰。

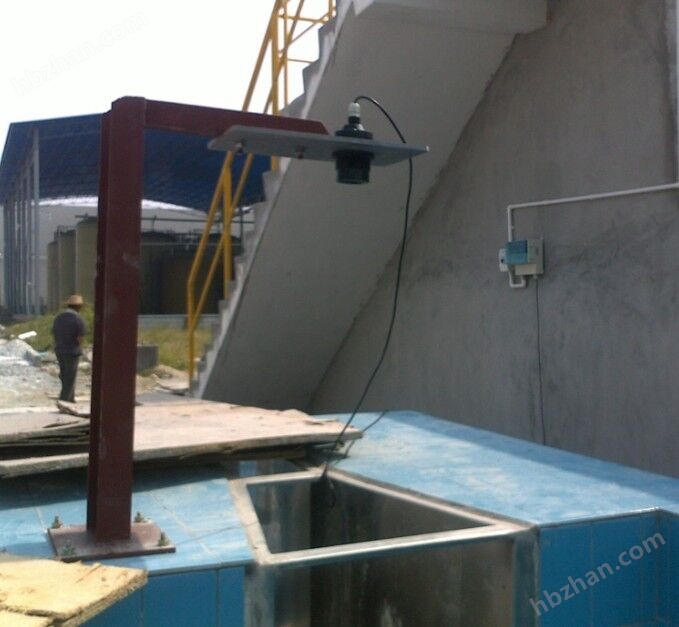

明渠流量计的应用

明渠流量计支持直角三角堰、矩形薄壁堰和巴歇尔槽三种明渠量水堰槽的流量计算。可按设定条件累积流量，例如设积算低水位＝0.05，积算高水位＝1既当水位大于0.5而小于1时进行流量累积。当选择标准巴歇尔槽时，会自动载入对应槽型的有效水头范围。

 选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。流量小于40L/s时，一般应选择直角三角堰。大于40L/s，一般应选择使用巴歇尔槽。流量大于40L/s，渠道内水位落差又较大，可以选择矩形堰。

    条件允许，选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验标定出来的，而且对上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽视一些使用条件，带来附加误差。

量水堰槽可以用玻璃钢制做。三角堰和矩形堰的堰口是关键尺寸，加工要准确。朝向进水一侧表面要平滑。巴歇尔槽内尺寸要准，内表面要平滑。喉道部分是关键尺寸，要更准确。
