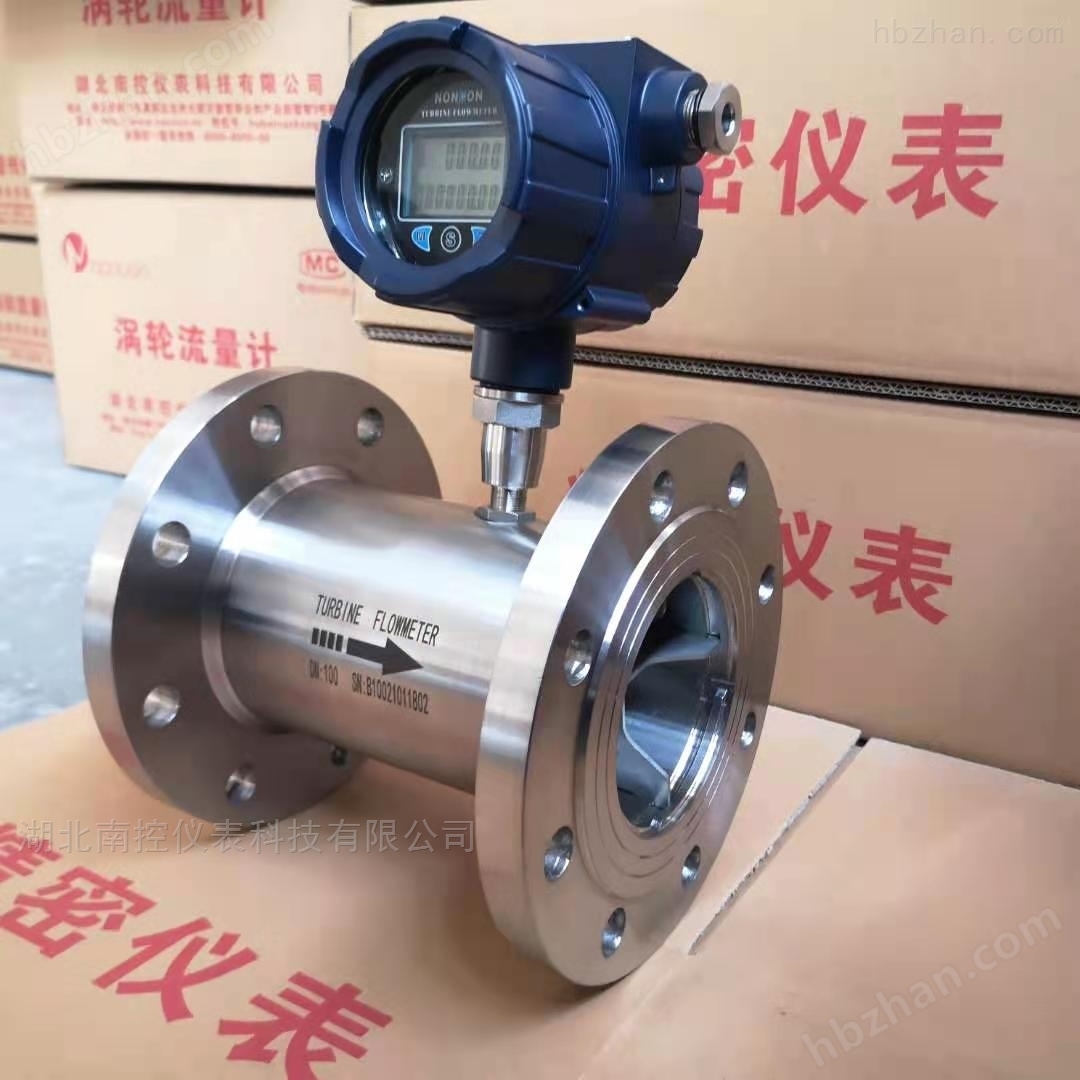

DN50液体涡轮流量计

 DN50液体涡轮流量计是一种速度式仪表，它具有准确度高、重复性好、结构简单、压力损失小、维修方便等优点，用于测量封闭管道中低粘度液体的体积流量。在石油、化工、冶金、供水、造纸等行业中具有广泛的应用。

 产品特点：

1.叶轮整体加工成型。保证叶轮的平衡度、线性度、长期稳定性和一致性

2.前后双导向结构，流线型导向架，流体整流不紊乱

3.优质不锈铁，2205双相钢材质，叶轮防腐不氧化

4.电磁兼容性测试，行业标准1500V，超企业标准1000V

5.转换器掉电保护措施，掉电数据保存时间长达十年

  产品参数：

1、测量介质：液体(水、纯水、有机液、无机液等无纤维、颗粒杂质的液体)

2、公称通径：DN4 -- DN200mm

3、测量精度：0.2级、 0.5级、 1.0级(默认)

4、介质粘度：小于5×10-6m2/s(大于5×10-6m2/s的液体，要对流量计进行实液标定后使用)

5、公称压力：1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它压力等级协议供货)

6、介质温度：-20℃～+120℃(不锈钢测量管)

7、供电电源: 3.6V锂电池;12VDC;24VDC

8、输出信号：三线制脉冲输出、两线制4-20mA输出

 安装与选型

DN50液体涡轮流量计所测液体．一般是低黏度（一般应小于0.00015㎡/s）、低腐蚀性的液体。虽然目前已经有用于各种介质测量的涡轮流量计，但对高温、高黏度、强腐蚀介质仍需仔细考虑，采取相应的措施：当介质黏度大于0.00015㎡/s时，流量计的仪表系数必须进行实液标定，否则会产生较大的误差。

汽一液两相流、气一固两相流、液一固两相流均不能用涡轮流量计进行测量。

涡轮流量计具有较高的工作压力，一般适用于各种高低压水机系统的流量检测。世有高达50MPa工作压力的流量计，主要用于油田注水系统对注水量的计量。可以采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。

涡轮流量计采用lCr18N19Ti全不锈钢结构（涡轮采用2Cr13），提高防腐性能。 永磁合金作为信号检测器，输出信号强，磁稳定性好。温度范围宽，可在(O~120)℃范围内正常工作。
 涡轮流量计中装有转子和轴承等以高速转动的可动部件、摩擦部分。如果采用涡轮流量计测量低温流体（指在大气压下沸点为- 50CC以下的流体，代表性的低温流体有LNG液化天然气、液氮、液氧、液化乙烯、液氢等），需要采用低温材料SUS304L，如能进行奥氏体化处理SUS304材料也可以使用。轴承是涡轮流量计的重要部件，轴承决定了其特性和耐久性。
如果被测流体是没有润滑性的液体，在选择轴承时要十分注意，如采用AISI440C不锈钢滚珠轴承。 使用涡轮流量计测量低温流体时，容易发生的故障是因为仪表的压力损失而引起急剧蒸发。引起急剧蒸发后，转子将以比通常转速快数倍的速度旋转，这样轴承就会在短时间内被彻
底磨坏。防止急剧蒸发的方法依据是流体力学理论来指导适当加大仪表的尺寸。压力损失与流量的平方成正比，如果能够将被测大流量限制在仪表量程的1/2时，压力损失可以下降到额定的1/4。
