超声波明渠流量计

  • [list:title]

超声波明渠流量计

超声波明渠流量计 是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的···
咨询热线:13719278907

产品介绍

超声波明渠流量计 是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示流速、显示总流量、显示水位。本仪表与量水堰槽配用,主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时,传感器不与被测流体接触,避免了渠道内污水的沾污和腐蚀。用于测量污水流量,可以比其它形式的仪表,具有更高的可靠性。
超声波明渠流量计 详细介绍
Ⅰ.产品特点
★本产品内置蓝牙、GPRS通信、Wifi实现物联网
★备份和还原设置参数
★可测量物位、液位、体积、重量等
★可任意调整模拟量输出
★具有数字滤波和回波识别功能
★可人工设定固定干扰滤波功能
★支持自定义串口数据格式(订货时选定)
★支持自定义数学函数运算
★支持自定义声速(特殊物质测量)
★支持MiniSD卡数据采集(订货时选定)
★支持USB输出(订货时选定)
★支持微型打印机(订货时选定)
流量积算仪参数
流量测量范围:0~93m3/s(和确定量程配用堰槽规格有关)
累计流量范围: Km3
适宜堰槽类型:三角堰、矩形堰、等宽堰、巴歇尔槽
显示精度:视输入信号而定
流量误差与配用量水堰槽有关
配用三角堰:1~2%   配用矩形堰:1~4%   配用巴歇尔槽:3%
标定:出厂标定,可现场校准
显示器:中英文大屏LCD、彩屏TFT(可选)
显示器屏显:液位高度,瞬时流量,累计流量,时流量,日流量,周流量,月流量,年月日,电池电量(可以任意设置)
信号输入(订货时选定)
数字信号:RS485(支持Modbus协议)
电流信号:4-20mA
换能器信号:电压
信号输出(订货时选定)
电压输出:DC12V或24V
模拟输出信号:0~20mA;4~20mA负载>300Ω;0~5V;0~10V
数字输出:RS485(支持Modbus);USB、存储卡8G
无线传输:内置GPRS无线通信可选短信数据提示(采集系统可以定制)
开关输出:两路NPN/3继电器(AC:5A 250V DC:10A 24V)
供电
工作电压:DC12-24V或AC160V~250V
正常功耗:<5W
物理性能
主机外形尺寸:180mm×160mm×76mm /256mm×175mm×110mm
外壳材质: ABS工程塑料/铸铝
安装方式:壁挂
键 盘:贴片式按键
环境性能
工作温度:0~65℃
环境湿度:≤85RH
压力:常压
数据存储
过去168小时流量     过去31天流量
过去14周流量
过去36个月流量
过去十年流量
传感器性能指标参数
量程:1m、2m、5m、8m、10m、12m、15m、20m、25m、30m (订货时选定)
盲区:<0.06- 1.5m(与量程而不同)
发射角:小于12°(据传感器而不同)
精度:±1mm-±0.25%F.S
温度补偿:自动温度补偿
频率 :20 KHz~43.0KHz
物理特性
外形尺寸:Φ55mm×119mm×G1 1/2(1-2m量程)
Φ92mm×198mm×M60(2m-15m量程)
Φ92mm×270mm×DN80非标法兰(20m-30m量程)
外壳材质:ABS工程塑料、尼龙
按键:18位键盘
进线电缆:10m(可选任意长度)
安装接口:G1 1/2或¢50mm圆孔(1-2m量程)
M60×2或¢61mm圆孔(2m-15m量程)
DN80非标法兰(20m-30m量程)
环境性能
防护等级:IP65 (可定制更高防护等级)
防爆等级:EXiaII BT4Gb(订货时选定)
工作温度: -10℃~60℃
工作压力: 常压
储存温度: ≤80%RH无结露

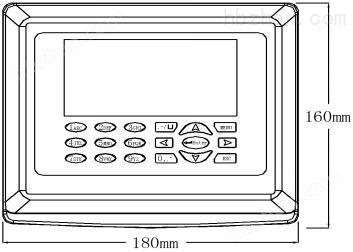

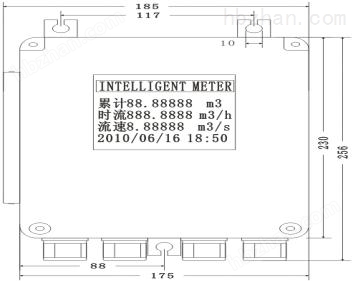

产品尺寸说明(单位mm)
