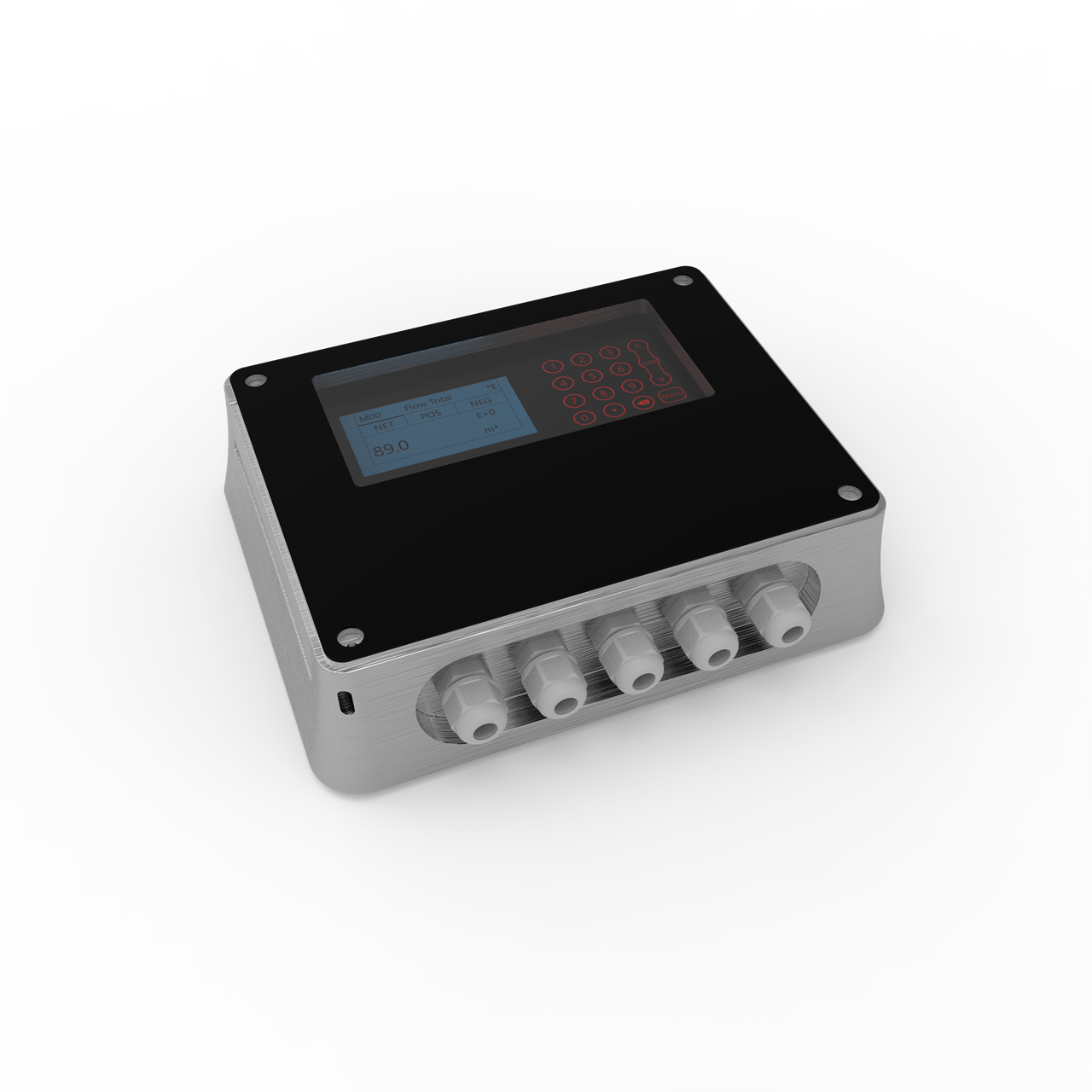

高精度外夹超声波流量计

高精度外夹超声波流量计测量原理：

采用时差方式的测量原理。它利用传感器发出的流量计超声波在流动着的流体中的传播，顺流方向声
波传播速度会增大，逆流方向则减小，在同一传播距离就有不同的传输时间，根据传输时间之差与被测流体流速之间的关系测出流体的流速。
流体的流速在管内的不同位置是不同的，其管中央的流速要比靠近管壁的流速快。流体在管道中的流速分布可以用流速截面分布图表示。通过对流量计的设置，并考虑流速的截面分布影响，从而可以计算出平均流速，再根据管道的截面积得出流体的体积流量。

高精度外夹超声波流量计的特点：

相对于其他常规流量计，本超声波流量计除了具有现场安装灵活性高，高响应速度以及在低流速情况下测量能力外，还有以下特点：
1.使用独立的 40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次，对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。可以耐受连续5秒的连续气泡。
2.信号强度增加，对各种水垢，管内生锈以及管内内衬有更大的穿透力。
3.4行显示屏，中/英文双语菜单，方便操作。
4.传感器采用我们*生产制造工艺及配对技术，零点范围可以控制在0.03m/s 内。每一对传感器静态之间的时差＜2 纳秒，从而有效保证测量时差的真实性。


传感器的安装

请先清理确定好的安装位置的管段外部，包括铁锈，油漆以及灰尘等。在传感器的前半部分跟管段上涂上足够的耦合剂，将耦合剂进行挤压，保证传感器和管壁之间无气泡存在。

注意：

1.在安装时请确保两个传感器是在同一水平位置安装。2.再一次强调在水平管路上，传感器的安装应该在3点或9点钟方向，6点和12点方钟方向安装传感器是非常不推荐的。因为6点钟方向容易有泥沙或其他杂质沉积，12点钟方向则容易有气泡。3.请确保安装的管段部分是满管。4.请确保耦合剂涂抹在信号发生位置。

 传感器间距

外夹式传感器的传感器间距是两个传感器之间端面的间距，插入式传感器的传感器间距是中心距。在输入完测量点的相关参数后，变送器会自动计算传感器间距，请进入M14号菜单进行查看。

传感器安装方法:

客户可以依据现场测量现场选择传感器的安装方法，一般情况下我们有V型和Z型两种安装方法供选择

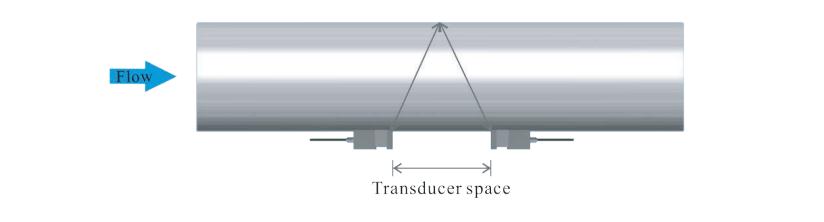

V型安装方法:

 V型安装方法，两只传感器安装在同一侧，形成一个在管壁上反射得名。这种安装方法在定位的时候比较简单，可以说是常用的流量计安装方法。安装传感器时，注意两传感器水平对齐，其中心线与管道轴线水平一致即可。但由于需要在管壁上进行反射，故信号强度较Z型安装方法会相对较弱，多用于现场工况较好的情况下。

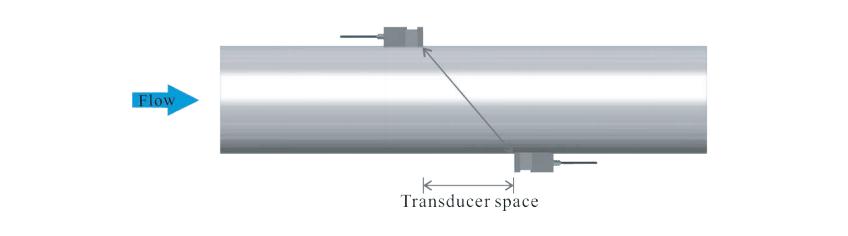

Z型安装方法:

相对于V型安装方法，Z型安装方法在信号强度方面的表现会更好。原因是：使用Z法时，超声波
在管道中直接传输，没有反射（称为单声程），信号衰耗小。所以在测量环境较为复杂的现场工况情况下，或者是V型安装方法没有办法稳定使用的情况下，请使用Z型安装方法。

安装注意事项：
1.请确保测量点相关参数输入与设置的准确性。测量点参数的是否正确直接影响到流量计能否正
常工作。
2.请确认安装间距是否与M14菜单所示一致。
3.安装外夹式传感器时要使用足够的耦合剂使其粘贴在管道壁上，边察看流量计显示的信号强度
和Q值，边在安装点附近慢慢移动传感器直到收到的信号.
4.测量点的选择请严格参照选点要求，Q值如果一直为0.说明流量计没有接收到超声波信号，
应排查可能引起这个现象的相关因素，比如与管道有关的参数是否输入正确，管道是否太过陈
旧、其衬里是否太厚，管道内是否没有流体，安装是否离阀门弯头太近，流体中气泡或杂质是
否过多等。
5.流量仪表的使用是应该尽量避免具有干扰源的环境，并且在使用过程中做好接地，防雷，
防静电等措施。
6.安装结束时，要将流量计重新上电，检查参数及显示结果是否正确。
