温压补偿蒸汽流量计

温压补偿蒸汽流量计的特点：

 1.结构简单牢固，测量部分无可动部件，长期运行十分可靠。
 2.维护量少且维护十分方便，安装费用低。
 3.输出与流量成正比的脉冲信号，无零点漂移，精度高，并方便与计算机联网。
 4.应用范围广，适用于各种气体、蒸汽和液体的流量测量。
 5.流量测量范围宽，量程比可达1∶10。
 6.压力损失小，运行费用低，更具节能意义。
 7.在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化影响，仪表系数仅与漩涡发生体的形状和尺寸有关，测量流体的体积流量无需补偿，调换配件后无需重新标定仪表的系数。

通常来讲未经过热处理的蒸汽称为饱和蒸汽。饱和蒸汽中液滴或液雾的含量反映了蒸汽的质量，一般用干度这一参数来表示。蒸汽的干度是指单位体积饱和蒸汽中干蒸汽所占的百分数。一般锅炉出来的蒸汽基本上都是饱和蒸汽。
饱和蒸汽计量系统有如下特点 ：

1.饱和蒸汽的温度与压力之间一一对应，二者之间只有一个独立变量。
2.饱和蒸汽容易凝结，在传输过程中如有热量损失，并导致温度与压力的降低。严格来说，饱和蒸汽或多或少都含有液滴或液雾的双相流体，所以，不同状态下不能用同一气体状态方程式来描述。
3.准确计量饱和蒸汽流量比较困难，因为饱和蒸汽的干度难以保证，一般流量计都不能准确检测双相流体的流量，蒸汽压力波动将引起蒸汽密度的变化，流量计示值产生附加误差。所以在蒸汽计量中，必须设法保持测量点处蒸汽的干度以满足要求，必要时还应采取补偿措施，实现准确的测量。

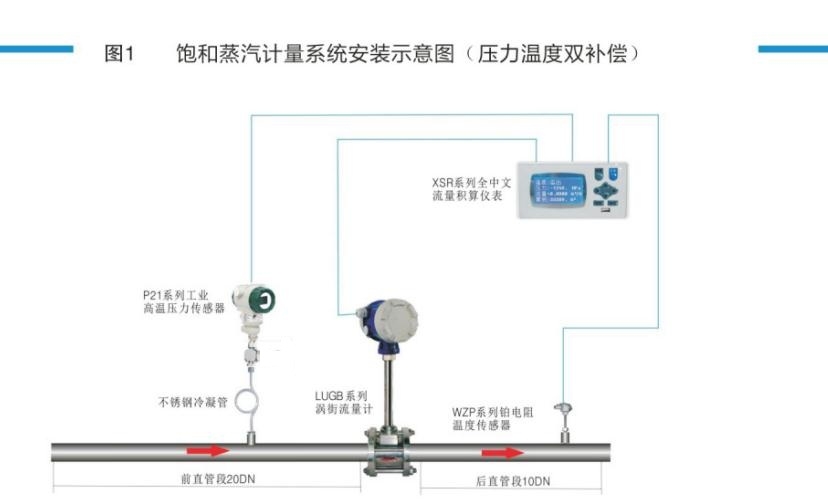

温压补偿蒸汽流量计安装图：

蒸汽流量计的安装注意事项：

1. 涡街流量计是一种速度式流量计，漩涡分离的稳定性受流速影响，故它对直管段有一定的要求，一般是*D后5D。
 2. 测量液体时，上限流速受压损和气蚀现象限制，一般是(0.5-8)m/s。
 3. 测量气体时，上限流速受介质可压缩性变化的限制，下限流速受雷诺数和传感器灵敏度的限制，蒸汽是(8-25)m/s。
 4. 应力式涡街流量计对振动较为敏感，故在振动较大的管道安装流量计时，管道要有一定的减震措施。
 5. 应力式涡街流量计采用压电晶体作为检测传感器，故其受温度的限制，一般为(-40-+350)℃，测量温度不高于400℃，否则探头极易因老化而失准。
 6. 抗电磁干扰和射频干扰差。
 7. 当流体介质为两相流或者脉动流时对测量有影响。

蒸汽管道的注意事项：

1..输送蒸汽的管路必须有良好的保温措施防止热量损失。

2..在蒸汽管路上要逐段疏水，在管道的低处及仪表前的管道上应设置疏水器，及时排出冷凝水。

3.锅炉操作中应避免出现汽包液位过高现象，尽量减少负荷出现大的波动。
