变压器油流量计

变压器油流量计是一种针对液压设备,工程机械,化工等高压流体行业设计的专用高压流量计,外壳由不锈钢制成该表结构简单,优化结构设计,采用高压对焊法兰夹装或高压螺纹连接结构。

产品特点

■高精确,一般可达±1%R、±0.5%R,高精度型可达±0.2%R；

■重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到很高的精确度,在贸易结算中是优先选用的流量计;

■输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;

■可获得很高的频率信号(3~4kHz) ,信号分辨力强;

■范围度宽,中大口径可达1:20,小口径为1:10;

变压器油流量计工作原理

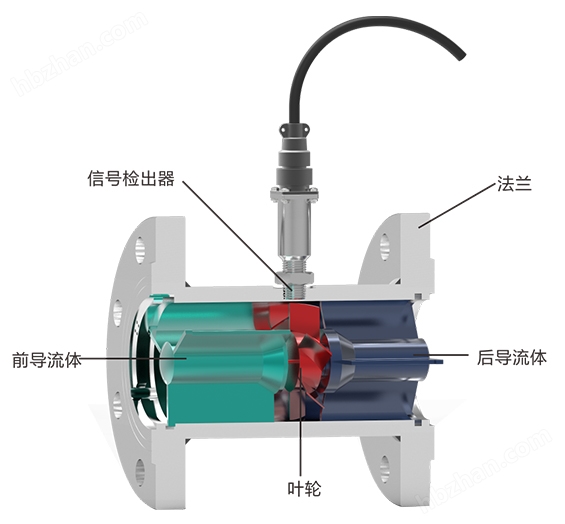

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。
