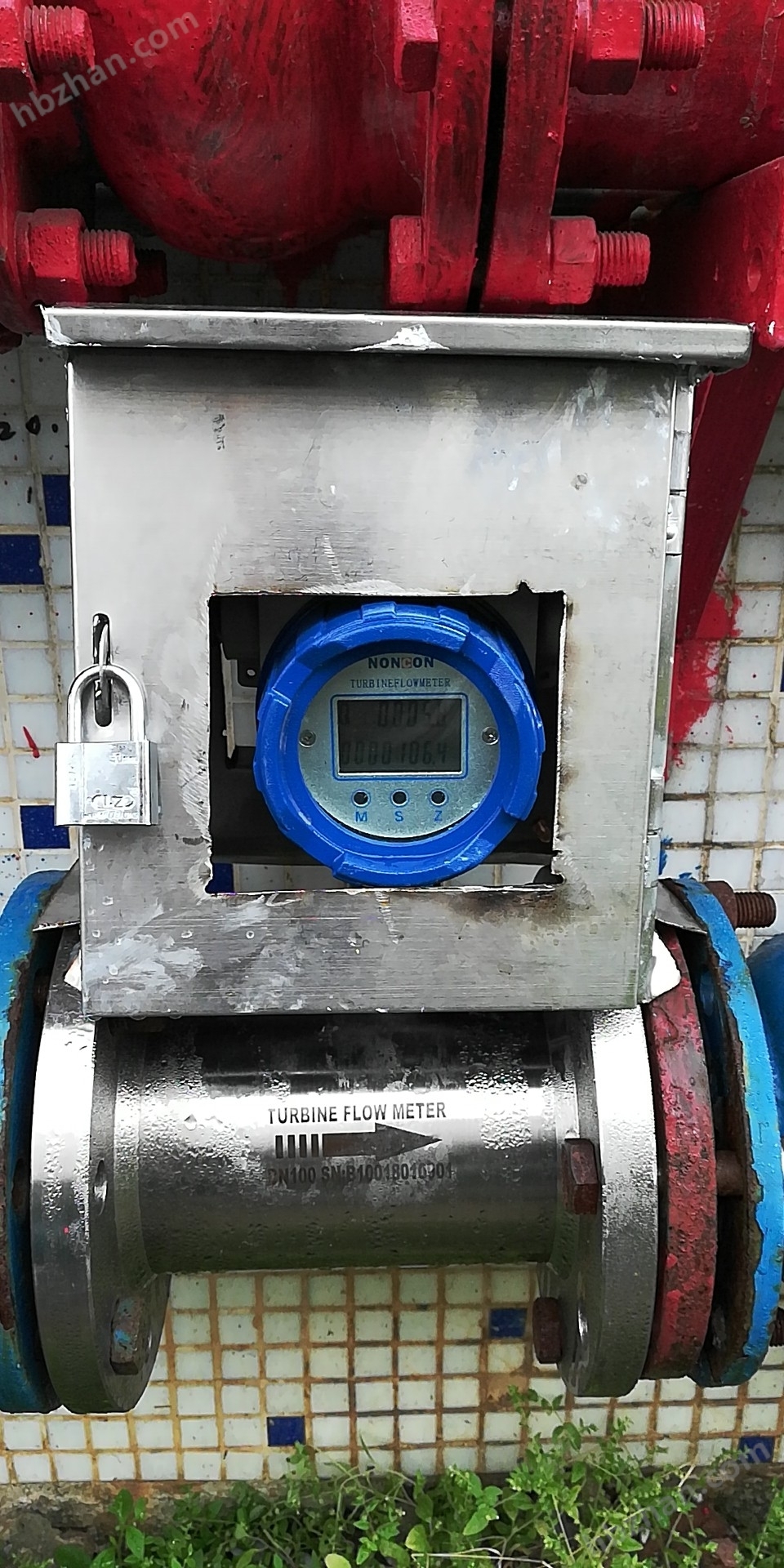

防爆液体涡轮流量计

1． LWGY-50B 防爆液体涡轮流量计结构特征与工作原理

(1) 结构特征

流量计为硬质合金轴承，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理

流体流经壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经水表的流体的瞬时流量Q成正比，流量方程为：

式中：

f——脉冲频率[Hz]

k——仪表系数[1/m³]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m³/h]

   3600——换算系数

  每台流量计仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

LWGY-50B 防爆液体涡轮流量计安装使用

 (1) 安装

 流量计的安装方式根据规格不同，安装方式见图一、图二、图三，安装尺寸见表二。

1.过滤器 2.前直管段 3.叶轮 4.前置放大器 5.壳体 6.后直管段

图一  过滤网结构图

1. 压紧圈  2.螺栓4×14  3.垫圈  4.密封垫圈  5.钢丝1Cr18Ni9Ti-0.8×2.5  6.过滤网  7.座

图二  DN4～10流量计结构及安装尺寸示意图

1. 壳体  2．前导向件  3．叶轮  4．后导向件  5．前置放大器

图三  DN15～40结构及安装示意图

图四  DN50～200结构及安装示意图

                     图五  流量计与显示仪表接线示意图

流量计安装注意事项：

1.液体涡轮流量计可水平、垂直安装，垂直安装时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与水表外壳上指示流向的箭头方向一致。上游端至少应有20倍公称通径长度的直管段，下游端应不少于5倍公称通径的直管段，其内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。管道轴心应与相邻管道轴心对准，连接密封用的垫圈不得深入管道内腔。

2.流量计应远离外界电场、磁场，必要时应采取有效的屏蔽措施，以避免外来干扰。为了检修时不致影响液体的正常输送，建议在水表的安装处，安装旁通管道。

3.流量计露天安装时，请做好放大器及插头的防水处理。水表与显示仪表的接线如图四所示。当流体中含有杂质时，应加装过滤器，过滤器网目根据流量杂质情况而定，一般为20～60目。当流体中混有游离气体时，应加装消气器。整个管道系统都应良好密封。用户应充分了解被测介质的腐蚀情况，严防水表受腐蚀。
