雷达式物位计

雷达式物位计<···

咨询热线:13719278907

产品介绍

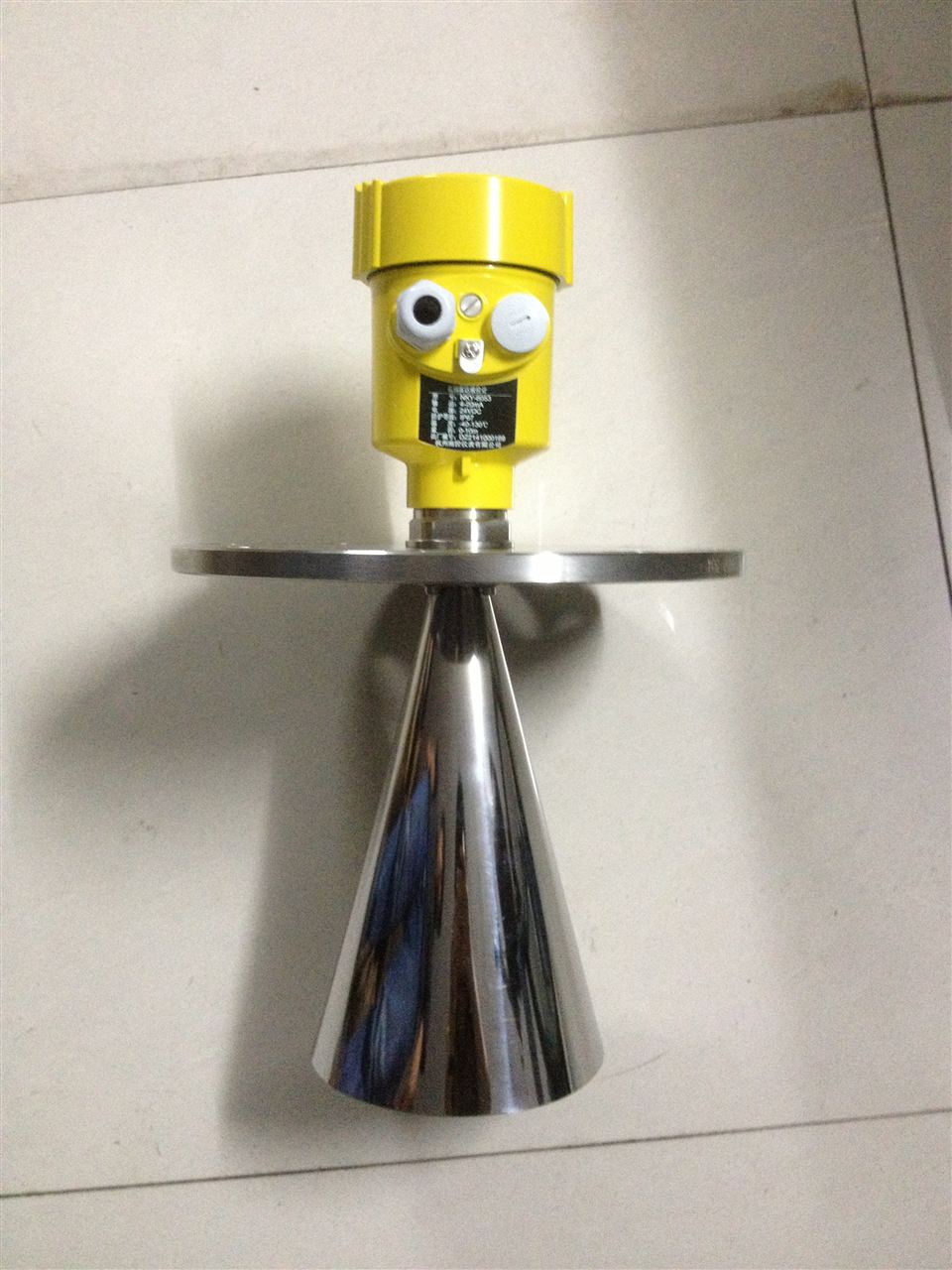

雷达式物位计特点

1.天线尺寸小,便于安装

2.非接触雷达,无磨损,无污染

3.几乎不受腐蚀、泡沫影响

4.几乎不受大气中水蒸气、温度和压力变化影响

5.严重粉尘环境对高频物位计工作影响不大。

6.波长更短,对在倾斜的固体表面有更好的反射

7.波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物

8.测量盲区更小,对于小罐测量也会取得良好的效果

9.高信噪比,即使在波动的情况下也能获得更优的性能

10.高频率,是测量固体和低介电常数介质的选择

安装要求

3.1.0安装指导

对于平底罐来说,理想安装位置为:

罐子直径的1/4处或1/6处。



注:距离罐壁距离罐高的1/10。

左图中基准面容器中央或对称轴

对于锥形罐来说,如果顶部是个平面,

可装在罐顶正中间,可保证测量到锥形底

如果是固体的料仓,有料堆天线要垂

直对准料面若料面不平,堆角大必须使用

万向法兰来调整喇叭角度使喇叭尽量对准料面 。

注:由于倾斜的固体表面会造成回波衰减

很大,甚至丢失信号的情况。

雷达不能安装在入料口的上方。

同时注意:室外安装时应采取遮阳、防雨措施。

左图中①是正确的安装方式;②是错误的安装方式。

雷达不能安装在拱形或圆形罐顶中间除了产生间接回波还会受到多次回波的影响。多次回波可能比真正回波的信号还大,因为通过顶部可集中多个回波,从而造成雷达把多次回波当做真正的被测介质的回波。所以不能安装在中心位置。

 正确                      ②错误



当罐中有障碍物影响测量时,要加装反射板才能正常测量。

正确                      ②错误

接管高度要求: 必须保证天线伸入到罐里至少10mm的距离

雷达式物位计选型参数表

许可证

□  本安型(Exib IIB T5)           □  本安型(Exib IIC T6 Gb)

□  标准型(非防爆)                □  本安型+船用许可证(Exib IIC T6 Gb)

□  本安型+隔爆型(Exd [ ib ] IIC T6 Gb)

罐/容器信息

储罐类型:

□ 储罐             □ 反应罐           □ 分离罐       □ 船用储罐

储罐结构:

罐尺寸:                    罐体材质:                  压    力:              公斤

罐高度:              m     直径:                     m

罐顶:

□ 拱顶式            □ 平顶式            □ 敞口式            □ 锥顶式

罐底:

□ 锥底              □ 平底              □ 斜坡底            □ 弧形底

安装:

□ 顶部安装          □ 侧面安装          □ 旁通管安装        □ 导波管安装

罐顶安装接管(重要信息):

接管高度                     mm 接管直径                  mm

测量介质

介质名称:

□ 液体            □ 固体            □ 混合介质

介质温度:                          介电常数:

挂    料:     □ 是         □ 否

搅    拌:     □ 是         □ 否

过程连接

螺纹:(□ G1½A       □ 1½NPT )  法兰(DN=    )    法兰(ANSI=     )

电源:

□ 24V DC 两线制      □ 24V DC 四线制           □ 220V AC四线制

输出:  □ 4-20mA     □ HART

显示:  □ 带表头显示编程             □ 不带表头显示编程
