天然气罗茨流量表

Ⅰ.产品特点
■天然气罗茨流量表集高精度温度、压力、流量传感器和智能体积修正于一体，可检测被测气体的温度、压力和流量并进行流量自动跟踪补偿和压缩因子修正运算；
■采用先进的微机技术与高性能的集成芯片,整机功能强大,性能优越；
■电路采用表面贴装工艺,结构紧凑、抗干扰能力强、可靠性高；
■采用先进的微功耗高新技术,整机功耗低,即能凭内置电池长期供电运行,又可由外电源供电运行；
■按流量频率信号,可将仪表系数分五段自动进行线性修正,从而提高了仪表的使用精度；
■具有故障自诊断和报警功能,可靠度高,采用LCD显示,清晰直观,读数方便；
■流量计带有脉冲信号输出,也可根据用户需要输出4~20mA标准模拟信号；
■仪表自带实时数据库,通过RS-485通讯接口组成抄表网络便于数据的集中采集和实时管理；
■采用先进的微功耗技术,整机功耗低,使用内置电池可运行五年以上,就地显示流量值,并带多种信号输出功能可满足不同现场及系统的需求,采用EEPROM数据存储芯片,保存用户参数、厂家参数及一定的历史记录；
■采用高对比度的三行液晶显示器,可显示日期、标准累积流;量、标准瞬时流量、介质温度、压力值和电池电压；
■具有实时数据存储功能,可防止更换电池或突然掉电时数据:丢失,在停电状态下,内部参数可保存。
Ⅱ.结构和工作原理

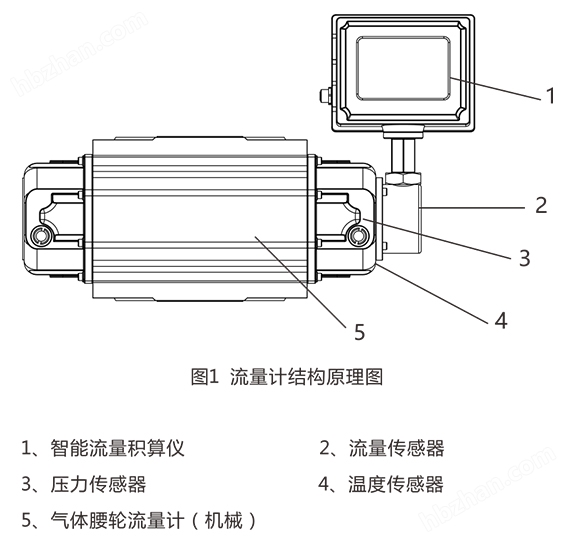

（1）天然气罗茨流量表由5个部分组成（见图1）

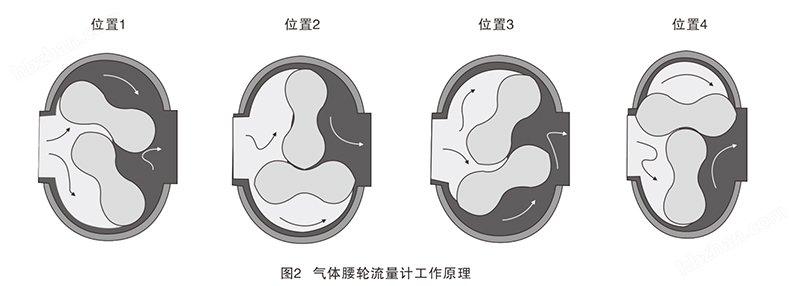

(2)智能气体腰轮流量计的工作原理(见图2)
智能气体腰轮流量计,主要由壳体、共轭转子和智能流量积算仪等部件构成,装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下,通过精密加工的调校齿轮使转子保持正确的相对位置,转子间、转子与壳体、转子与墙板间保持工作间隙实现了连续的无接触密封,转子每转动一周,则输出四倍计量室有效容积的气体,转子的转数通过磁性密封联轴装置减速机构,传递到智能流量积算仪,从而显示输出气体的累计体积量。(图中仅表示了四分之一周期)。



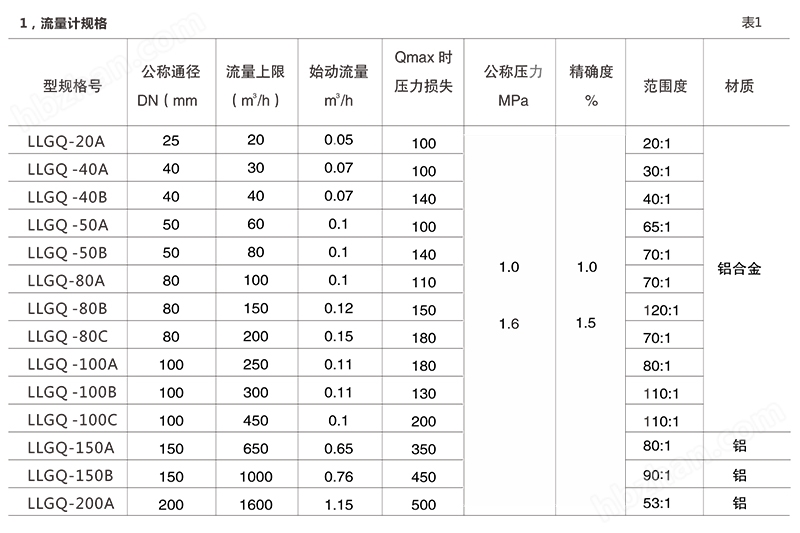

Ⅳ.流量计选型

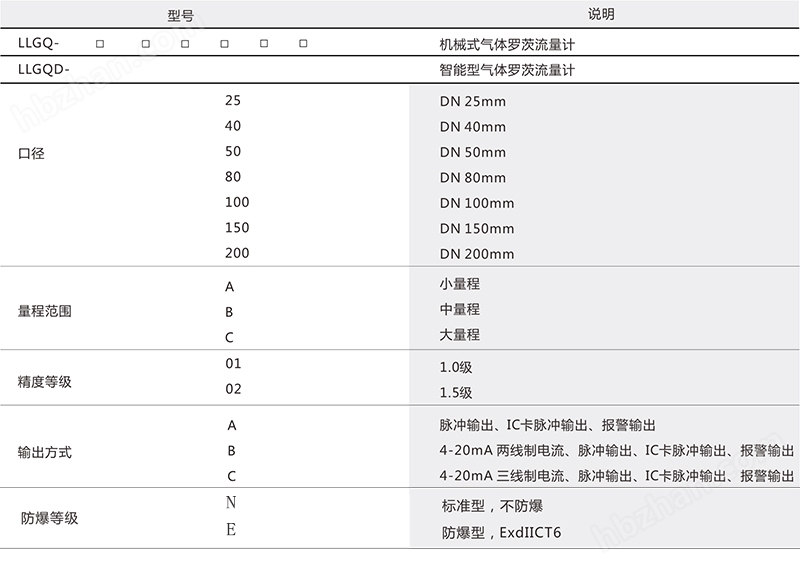

用户应根据管线输气量,介质可能达到的温度和压力范围,估算出管线的体积流量,正确选择流量计规格,当两种口径流量计均能覆盖体积流量时，在压损允许下,应选小口径。
选型公式如下:
Qg=Zg/Zn*Pn/(Pg+Pa)*Tg/Tn*Qn=101.325/(Pg+Pa)*(1/ Zn/Zg)*(Tg/293.15)Qn
式中: Tg. Pg、Pa含义同上, Qg为体积流量, Qn为标准体积流量, Zn/Zg数值列于表2,因计算步长较大,表内数据仅供参考,表中数据按天然气真实密度Gr-0.600  氮气和二氧化碳摩尔分数均为0.00计算,当介质压力低于0.1 Mpa,均可按Zn/Zg=1.00估算。
Ⅴ.流量计外形尺寸

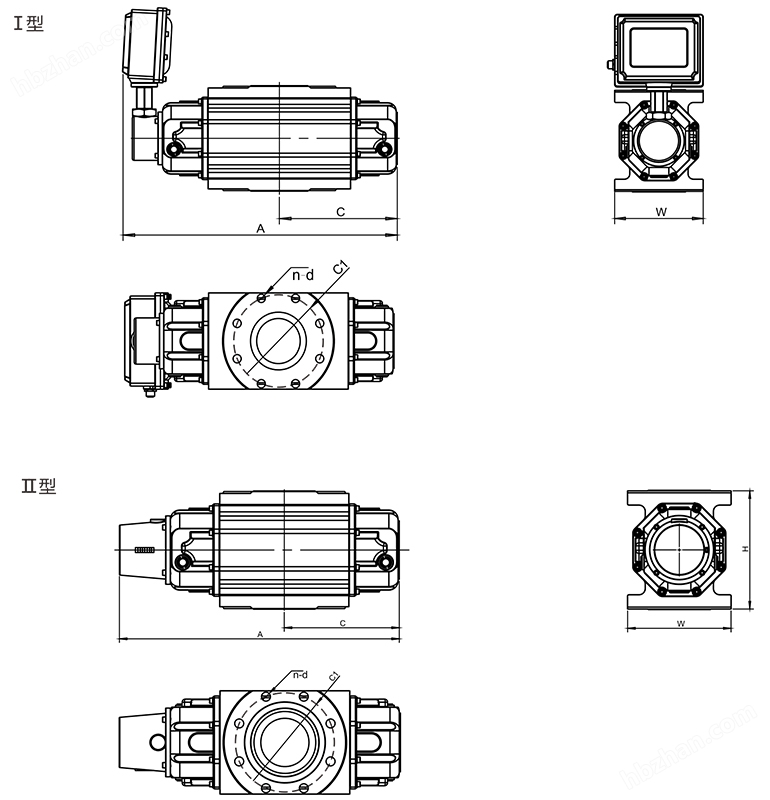

流量计安装连接尺寸,见图3及表4 ,法兰按GB/T9119-2000标准。


Ⅵ.流量计安装注意事项要求
■选用流量计前应根据所计量气体的压力、流量、温度及工艺流程所要求的进出口方位,正确选用适当的型号、规格(计算方法见"流量换算" )。
■安装流量计前应将进出口封装物去掉,必须防止颗粒状杂质掉入计量室内,如计量室表面涂有防锈油,可用汽油或煤油冲洗干净,并严格清除管道内杂质。流量计上游应安装过滤器或过滤网,以防止锈渣、焊渣及其它杂质进入计量室。
■流量计安装时,无论进出口为垂直或水平位置,都应尽量保持转子轴线水平。
■当气体压力波动范围较大时,为保证计量精度,流量计上游应安装调压器。
■为防止新安装管道中的锈渣、焊渣及其它杂质进入流量计内，用户应先将过渡管安装在流量计的安装位置上,通气一段时间确保无大颗粒杂质后,再换上流量计,安装流量计时,应确保流量计中心与管线中心对齐,无错位、并使流量计不受外力影响(包括轴向与切向)。

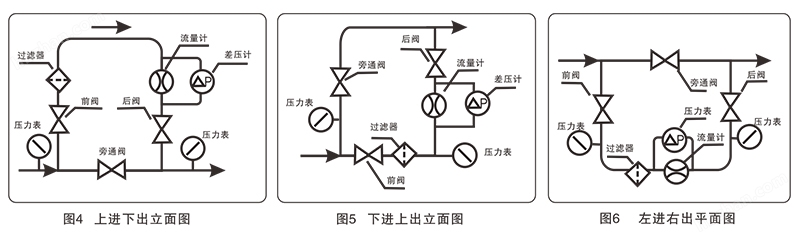

■建议垂直安装流量计,气体流向为上进下出,在特殊情况下可采取下进上出或左进右出,但订货时需特殊说明,流量计出厂时标准产品为上进下出。安装流量计时应设置前后阀门和旁通管路，以保证维修保养时,不必停气。图4、图5、图6分别为进出口方位分别为上进下出、下进上出、左进右出、三种流量计安装管路典型系统图,以供用户参考。

■流量计安装管路各部分配管和管件尺寸必须适当,不得使流量计本体承受不正常的外力。
流量计安装完毕后,从注油口中注入润滑油(GB486~65高速机油H5 )至油窗中线(注意不能多加)。
■使用过程中定期或不定期检查,确保润滑油的充足及洁净程渡。在使用中若发现润滑油发黑或油位高于油窗中线,则说明润滑油变质或有杂质,此时应更换新润滑油。若油位低于油窗中心线3mm ,则说明润滑油损耗,需补充至油窗中线。加注润滑油时,必须关闭流量计前后阀门,将流量计内气体排空后,再加注润滑油。
■流量计投入运行时,所有阀门应缓慢开闭,以防止气流的强烈冲击,而损坏流量计。
■流量计投入运行一段时间后,如发现过滤器压降增大,应清洗过滤器或更换过滤介质;如发现流量计压降增大,起步流量升高时,可用干净汽油或煤油冲洗计量室。
■流量计长期停用时,应将润滑油放空,将计量室用汽油冲洗干净后,封住进出口,置于干燥处。
■流量计用于计量城市燃气(天然气、人工煤气等)时其杂质含量应符合我国“城镇燃气设计规范" (GB50028-93 )的含量标准。
