产品介绍

高温高粘沥青流量计工作原理

 当介质在测量管中流动时,因其自身的动能通过阻流件(靶片)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比。阻流件(靶片)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出。由此,此电压信号经前置放大、AD转换及计算机处理后,即可得到相应的瞬时流量和累积总量,结构图如图1

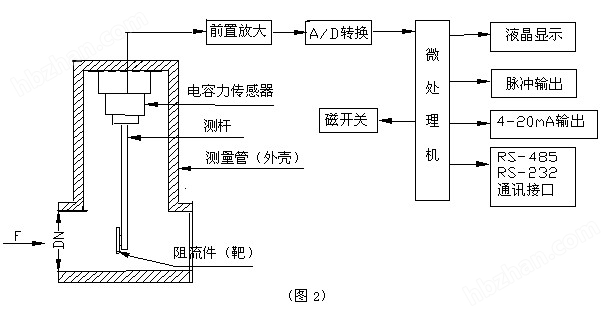

其工作原理见示意(图2):



高温高粘沥青流量计主要技术参数表

被测介质

液体;气体;蒸汽

公称直径

法兰式15~500mm

夹装式15~500mm

插入式65~3000mm

公称压力

0.6~42MPa

0.6~42MPa

0.642MPa

介质温度

-200℃~+500℃或更高温度

精 确 度

±0.2%

±0.5%

±1.0%

±1.5%

范 围 度

1:3(液体)

1:5(液体、气体)

1:10(液体、气体)

1:10(蒸汽)

补偿形式

温度补偿;压力补偿

重 复 性

0.05%0.08%

供电电源

机内自备锂电池(3.6V);外供电源24VDC

输出形式

现场显示;4~20mA二线制;脉冲0~5V;RS485/RS232;GPRS无线远传

测量管材料

碳钢;不锈钢;亦可按用户要求协商提供

防爆标志

本安型(ExibIICT4); 隔爆型(ExdIICT4

防护等级

IP65;IP67

法兰规格

流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工。
























流量计的安装调试要求

1、高温型(-40度至500度)、常温型(-40度至70度)、低温型(80至-200度)流量计的安装:

a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装(以出厂校验单为准);

b、介质工作温度在300度以上时,用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度),同理工作温度-100度以下的介质,也要采取防冻措施;

c、为保证流量计准确计量,要求设置前后直管段;

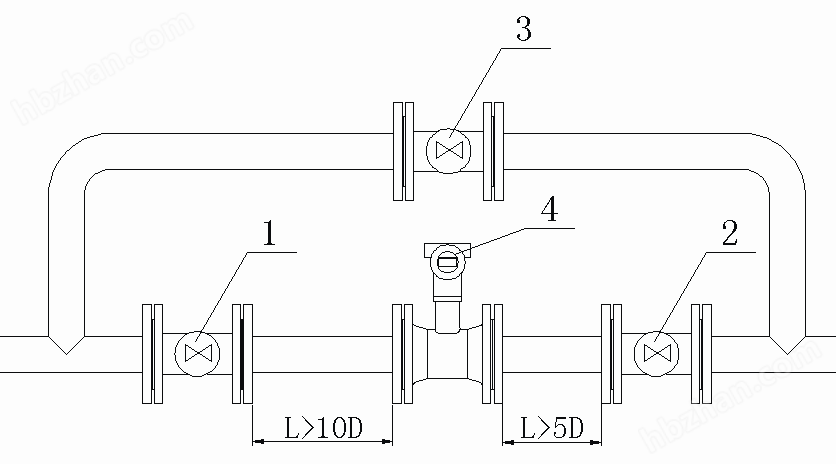

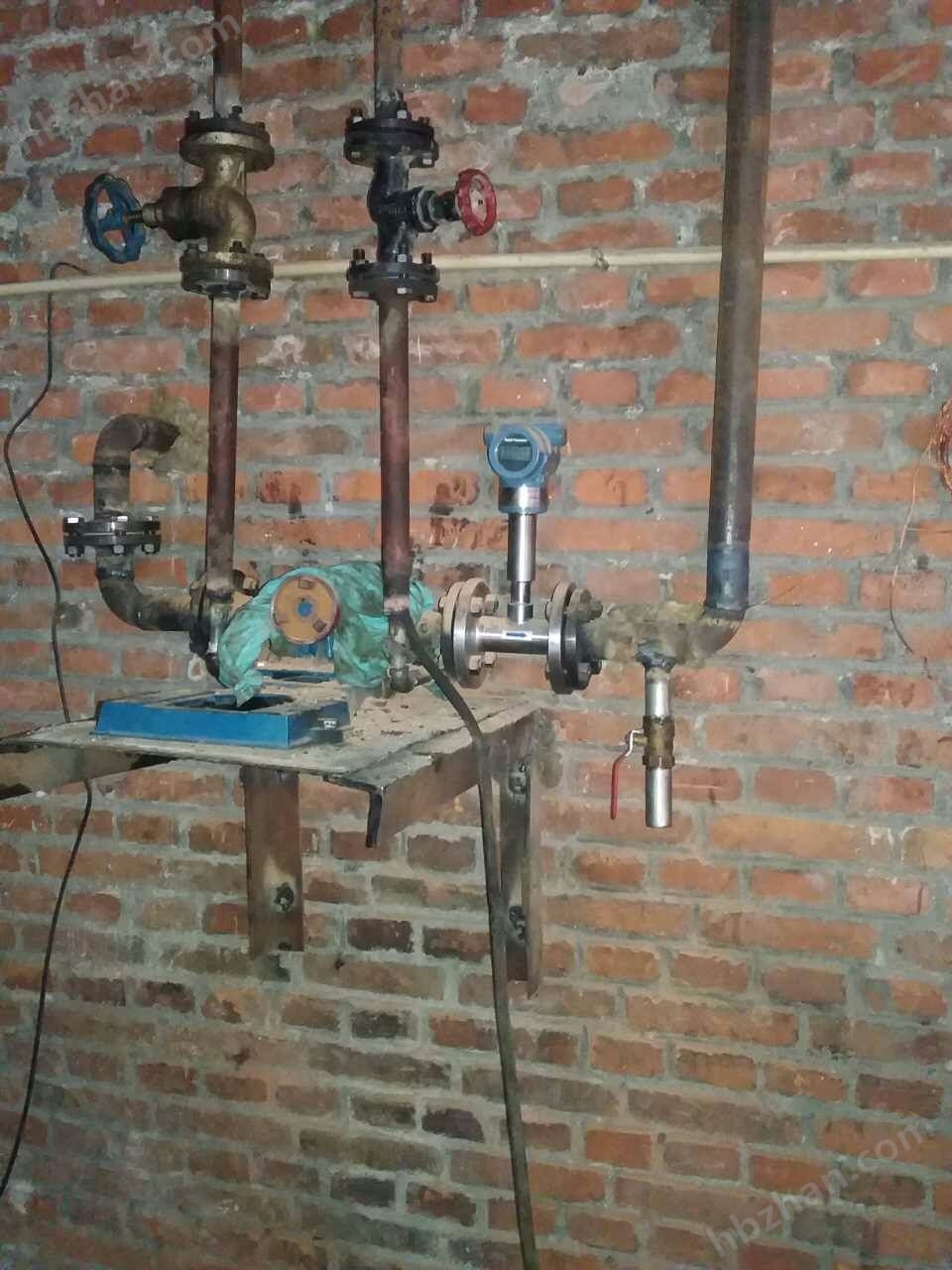

d、为保证流量计在检查及更换时不影响系统工作,应尽量设置旁通阀(3)及切断阀(1、2);

e、因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;

f、流量计口径与相连的管道口径尺寸尽量相同,以减少流动干扰,造成计量误差;

g、法兰式和夹装式流量计安装时,应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径 6-8mm 及否同轴,以避免因其产生干扰流而影响计量精确度;

h、插入式流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面焊接短管高度在100mm(从管道内壁至法兰密封面的距离);

i、对于新完工的工艺管道,应先进行初步吹扫后再安装流量计;

j、测量管外壁上箭头所指方向为被测介质流向;

k、流量计壳体必须可靠接地,若无接地条件应向厂方说明;

l、流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工(以出厂校验单为准)
