导热油流量计

导热油流量计是一种速度式流量仪表具有广泛用途它适用于液体、蒸汽和绝大多数气体的流量计量、测量和控制。压损小、性能稳定、准确度高、安装使用方便传感器和信号转换器可互换。流量计采用抗机械震动、抗冲击和抗脏污的结构新设计、无运动部件、无磨损、无须机械维修。

产品特点：

■无可动部件,长期稳定,结构简单便于安装和维护;

■传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定结构形式多样有管道式、插入式流量传感器形式;

■精确度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;

■测量量程范围宽,在雷诺数为2x104~7x106范围内,可达1:20;

■压损小(约为孔板流量计的1/4~1/2) ,属于节能流量仪表;

导热油流量计工作原理：

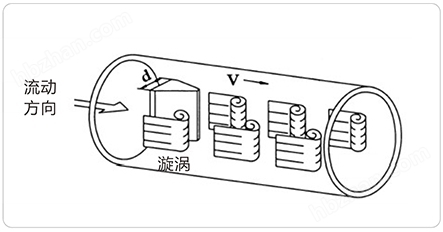

当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式: F=St × V/d

式中: F:涡街发生频率(Hz)

V:旋涡发生体两侧的平均流速(m/s)

St:斯特罗哈尔系数(一定雷诺数范围内为常数)

d:旋涡发生体迎流面宽度(m)
